天津金爍散熱器

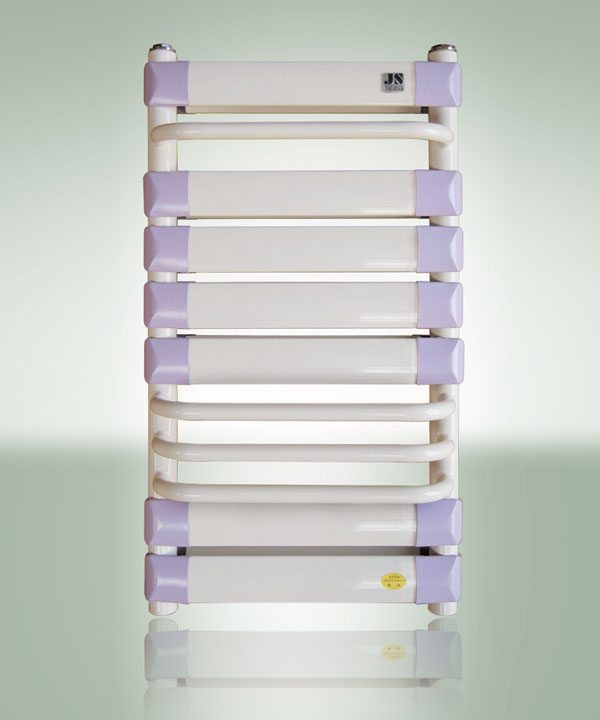

多線程散熱器-鋼鋁復合衛浴65X58雙弧型
產品規格:
鋼鋁復合衛浴65X58雙弧型 GL/W_65/58S2_【H1】(C)
青島散熱器-亞平寧散熱器
產品特點介紹
1、選用TP2電解純紫銅管、6063航空級鋁型材,主管直徑40mm,支管直徑20mm,硬度高,耐腐蝕,散熱量大,適合各種采暖系統；
2、背部分導對流式翅片設計,空氣對流高效,散熱性能強, 升溫高效快速；
3、采用先進的液壓脹管、整體組片技術,銅鋁不分離,保證散熱效果,防止接口漏水；
4、全封閉獨立無塵噴塑,懸鏈式噴涂烤箱流水線,兩次280度高溫噴涂、烘烤、定型,散熱器表面光滑細膩,不脫漆不掉色.
產品結構圖示
技術參數
| 同側進出口中心距 H (mm) | 400 | 500 | ||
| 散熱器滿外高度 H1 （mm） | 600 | 800 | 1000 | |
| 散熱器寬度 B （mm） | 140 | 140 | 140 | |
| 散熱片排布 | 【5+（3+1）】 | 【7+（3+1）】 | 【10+（3+1）】 | |
| 標準工況單柱散熱量 （w） （ΔT=64.5℃ 工況時 w/柱 ） | 446 | 624 | 794 | |
| 非標工況單柱散熱量 （w） （Q=аΔTn w/柱） | n=1.213 | n=1.213 | n=1.213 a=5.068 | |
| 參考供熱面積（m2/柱） （以華北地區80w/m2參考配熱） | 5.6 | 7.8 | 9.9 | |
| 型材斷面尺寸 | 65×58雙弧型 | 65×58雙弧型 | 65×58雙弧型 | |
| 工作壓力（MPa） | 1.0 | 1.0 | 1.0 | |
| 測試壓力（MPa） | 1.5 | 1.5 | 1.5 | |
| 整組空重量 | 7.01 | 9.06 | 11.75 | |
| 接口口徑 (G) | DN25 DN20 DN15 (或 G1 G3/4 G1/2） | |||
| 通水方式 | 底進底出（垂直向下接口） | |||
