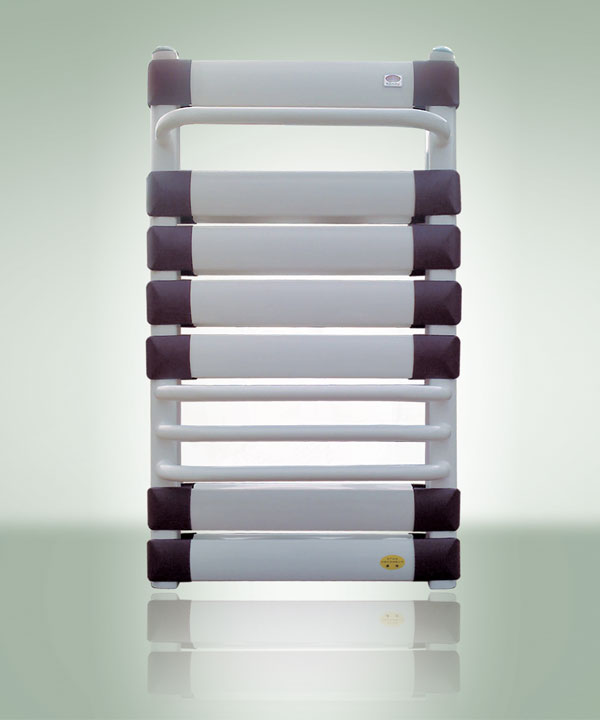

壁掛式散熱器-鋼制衛浴65X58管插接焊型-時尚簡約風

產品規格:

鋼制衛浴65X58管插接焊型 GZ/W_65/58C_【H1】(KZ)

青島散熱器-亞平寧散熱器

產品特點介紹
經典時尚造型,低水容量、高散熱效率,熱量穩定性?xún)?yōu)異；優質選材（純度高達99.9%紫銅管）,保證持久耐用,安全穩定；

簡約大方、工藝精湛,特殊的型材倒流腔,將熱量均勻傳送到房間的每個角落

產品結構圖示

技術參數

同側進出口中心距 H (mm)	400			500
散熱器滿外高度 H1 （mm）	600	800	1000
散熱器寬度 B （mm）	135	135	135
散熱片排布	【5+（3+1）】	【7+（3+1）】	【9+（3+1）】
標準工況單柱散熱量（ΔT=64.5℃ 工況時 w/柱）	520	606	698
非標工況單柱散熱量（Q=аΔTⁿ w/柱）	n=1.287 a=2.438	n=1.287 a=2.842	n=1.287 a=3.273
參考供熱面積（m2/柱）（以華北地區80w/m2參考配熱）	6.5	7.6	8.7
型材斷面尺寸	65×58 雙弧型	65×58 雙弧型	65×58 雙弧型
工作壓力（MPa）	1.0	1.0	1.0
測試壓力（MPa）	1.5	1.5	1.5
整組空重量	10.15	12.38	14.38
接口口徑 (G)	DN25 DN20 DN15 (或 G1 G3/4 G1/2）
通水方式	底進底出（垂直向下接口）
