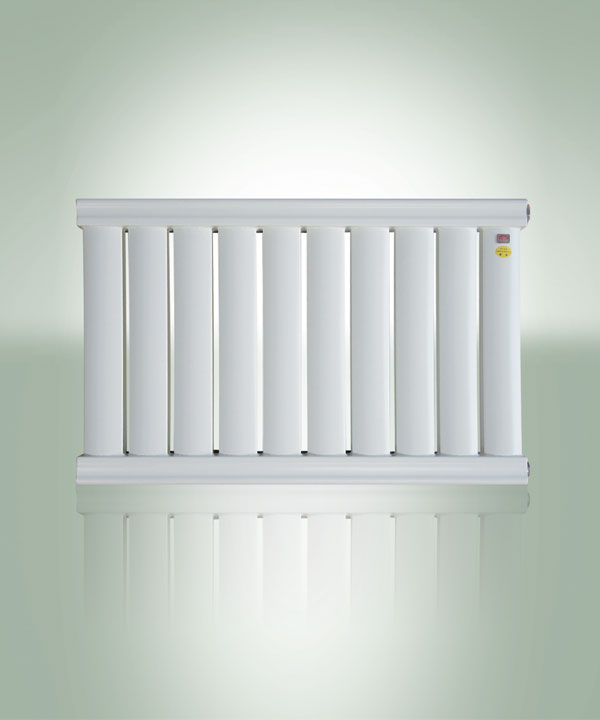

鋼制80X50管插接焊單水道型

產品規格:

鋼制80X50管插接焊單水道型 GZ/I_80/50C_【H】(W)

青島散熱器-亞平寧散熱器

產品特點介紹
富有靈動韻味的線條與細膩的生活節奏相融合,演繹出的正是高貴典雅,卓然品位.內置雙水道設計,為品質生活加滿分！

獨特的雙水道銅管設計,大大提升產品的散熱量,高效耐用；優質選材（純度高達99.9%紫銅管）,保證持久耐用,安全穩定；

產品結構圖示

技術參數

同側進出口中心距 H (mm)	300	400	500	600	700	800	900	1000	1200	1500	1600	1800
散熱器滿外高度 H1 （mm）	355	455	555	655	755	855	955	1055	1255	1555	1655	1855
散熱器寬度 B （mm）	62	62	62	62	62	62	62	62	62	62	62	62
單柱柱距 L (mm)	95	95	95	95	95	95	95	95	95	95	95	95
標準工況單柱散熱量（ΔT=64.5℃ 工況時 w/柱）	64	81	93	103	120	136	153	170	204	256	273	307
非標工況單柱散熱量（Q=аΔTⁿ w/柱）	n=1.190 a=0.450	n=1.190 a=0.569	n=1.190 a=0.653	n=1.190 a=0.724	n=1.190 a=0.843	n=1.190 a=0.955	n=1.190 a=1.075	n=1.190 a=1.194	n=1.190 a=1.433	n=1.190 a=1.798	n=1.190 a=1.918	n=1.190 a=2.157
參考供熱面積（m2/柱）（以華北地區80w/m2參考配熱）	0.8	1.0	1.2	1.3	1.5	1.7	1.9	2.1	2.5	3.2	3.4	3.8
工作壓力（MPa）	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8
測試壓力（MPa）	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
單柱水容量（L）
單柱空重量	1.36	1.57	1.84	2.11	2.38	2.65	2.92	3.19	3.91	4.79	5.08	5.67
接口口徑	DN25 DN20 DN15 (或 G1 G3/4 G1/2）
通水方式	正常四孔（同側或異側上進下出）、下進下出、底進底出（垂直向下接口）
