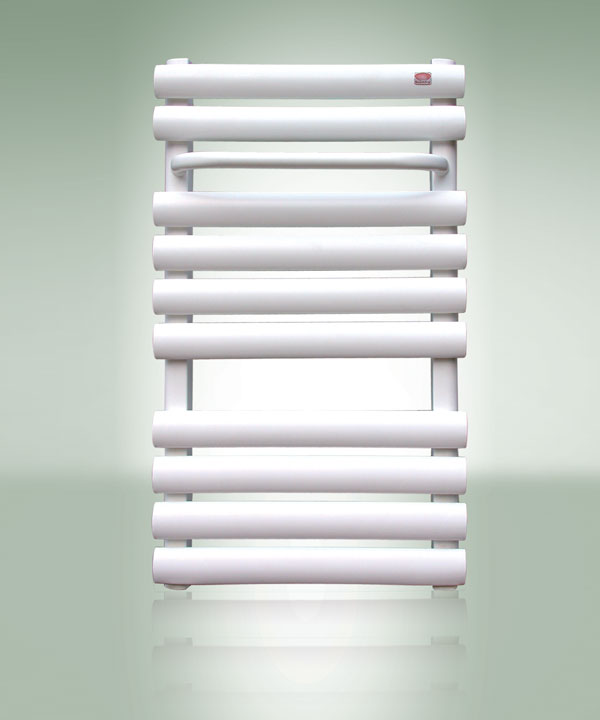

衛浴專用散熱器-鋼制衛浴50X25管搭接焊型-亞光

產品規格:

鋼制衛浴50X25管搭接焊型 GZ/W_50/25D_【H1】(W)

青島散熱器-亞平寧散熱器

產品特點介紹

全能采用德國先進生產線,精工鍛造,產品成型后永不分離.

?選材：采用優質冷軋低碳鋼管和整體片頭,一次成型,品質無懈可擊；

?焊接：全自動環縫焊接,焊縫厚度均超過母材厚度一倍以上；

?超寬水道,散熱性能更加卓越；

?納米雙層防腐,全自動真空機械灌裝,220°高溫烘烤,超長使用壽命.

產品結構圖示

技術參數

同側進出口中心距 H (mm)	400			500
散熱器滿外高度 H1 （mm）	600	800	1000
散熱器寬度 B （mm）	130	130	130
散熱片排布	【8+0】	【10+（1+0）】	【13+（1+0）】
標準工況單柱散熱量（ΔT=64.5℃ 工況時 w/柱）	382	422	596
非標工況單柱散熱量（Q=аΔTⁿ w/柱）	n=1.287 a=1.791	n=1.287 a=2.185	n=1.287 a=2.795
參考供熱面積（m2/柱）（以華北地區80w/m2參考配熱）	4.8	5.8	7.5
型材斷面尺寸	50×25 橢圓管	50×25 橢圓管	50×25 橢圓管
工作壓力（MPa）	1.0	1.0	1.0
測試壓力（MPa）	1.5	1.5	1.5
整組空重量	7.39	9.25	11.71
接口口徑 (G)	DN25 DN20 DN15 (或 G1 G3/4 G1/2）
通水方式	底進底出（垂直向下接口）
